產品名稱：Z961Y-25c dn300電動電站高溫高壓焊接閘閥[ 2022-12-01 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Z961Y-25c dn300電動電站高溫高壓焊接閘閥產品介紹

上海湖泉閥門集團有限公司電動焊接閘閥(Z961Y電站閘閥)由焊接式閘閥配備電動執行機構組合而成,支管兩端為焊接的結構,中部采用無閥蓋壓力自緊式,通過電動裝置電源驅動使閥桿做升降運動,從控制閘閥的啟閉..主要適用于火力電站各種系統的管路上,切斷或接通管路介質,該產品適用介質:水、蒸氣等非腐蝕性介質。國內知名品牌焊接電動閘閥按照國家檢測標準及試壓,可現場觀看試壓過程及視頻擁有專業的團隊和設備,生產各種型號焊接電動閘閥,歡迎新老客戶選購。

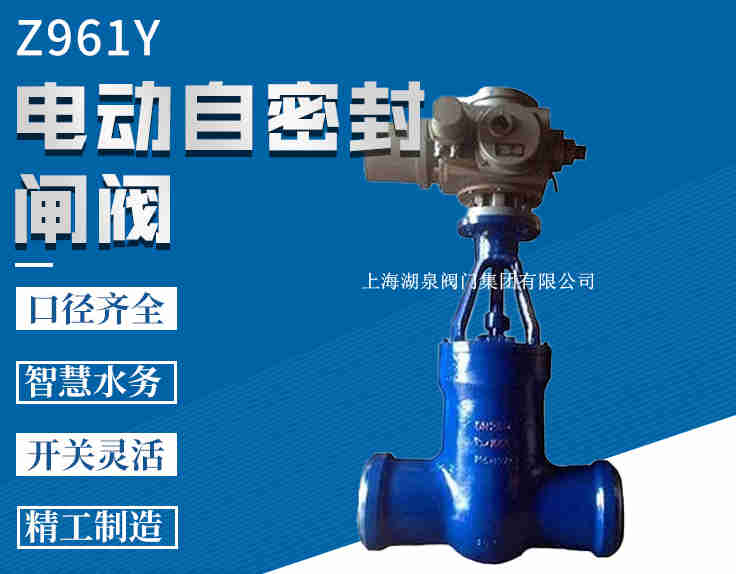

電動焊接閘閥

二、Z961Y-25c dn300電動電站高溫高壓焊接閘閥產品優點

1、殼體精密鑄造工藝,外觀光潔,組織均勻,滿足高中低壓要求。
2、焊接電動閘閥設計制造按JB/T3595等標準,可與國產設備配套使用。
3、閥門中腔采用壓力自緊式密封結構、密封性.好。

三、Z961Y-25c dn300電動電站高溫高壓焊接閘閥產品性能規范

產品型e公稱壓力PN（MPa）		試驗壓力（MPa）		工作壓力（MPa）	工作溫度（℃e	適用介質
產品型e公稱壓力PN（MPa）		強度試驗	密封試驗/上密封實驗	工作壓力（MPa）	工作溫度（℃e	適用介質
Z961Y-250	25	37.5	27.5	-	≤425	水、蒸汽
Z961Y-320	32	48.0	36.0	-	≤425	水、蒸汽
Z961Y-P54100	-	30.0	22.0	P5410	≤540	蒸汽
Z961Y-P54170	-	48.0	36.0	P5417	≤540	蒸汽

四、Z961Y-25c dn300電動電站高溫高壓焊接閘閥產品主要零部件材料

零件名稱	材料牌號
閥體	WCB	WC6	WC9
閥板	WCB	WC6	WC9
閥蓋	25	12Cr1Mo1VA
閥桿	1Cr17Ni2	20Cr1Mo1VA
閥座	25	12Cr1Mo1VA
密封環	S軟鋼（增強柔性石墨）	S軟鋼	F軟鋼
填料	增強柔性石墨
支架	WCB	WCB或WC6
閥桿螺母	45（ZCuZn25A16Fe3Mn3）
四開環	1Cr13	20Cr1MoVA

公稱通徑DN	主要外形尺寸和連接尺寸					電動裝置	重量
公稱通徑DN	d	L	H	L1	L2	電動裝置	重量
Z960Y-250
100	84	406	1164	437	277	DZW45	234
125	100	483	1402	437	277	DZW60	343
175	158	711	1650	554	309	DZW180	638
225	200	864	1650	554	309	DZW180	654
300	280	1067	2106	764	398	DZW350	1973
Z960Y-320
100	96	533	1236	437	277	DZW60	291
125	118	610	1302	437	277	DZW60	315
150	148	762	1403	526	283	DZW90	672
175	148	762	1650	554	309	DZW180	684
225	222	1041	1650	554	309	DZW180	696
Z960Y-P54100V
175	148	762	1650	554	309	DZW180	683
225	222	1041	1650	554	309	DZW180	704
250	222	1041	1795	554	309	DZW180	1214
300	294	1245	2080	554	309	DZW250	2125
Z960Y-P54170V
125	98	630	1230	437	277	DZW60	312
225	186	1060	1680	554	309	DZW180	1401
300	278	1397	2265	764		DZW500	2834
325	310	1448	2265	690	398	DZW500	2632
350	338	1550	2536	715		DZWC-4	5591
