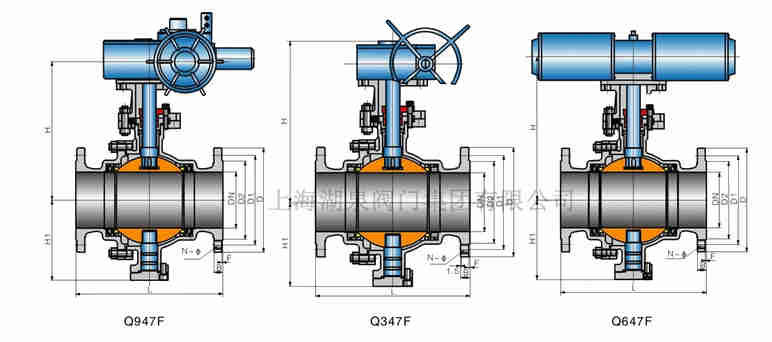

- 結構圖片
一、固定式電動球閥廠家Q947F-16C dn400產品介紹
上海湖泉閥門集團有限公司Q947F-16C dn400固定式電動球閥是由固定球閥、支架、電動執行機構和附加設施等部件通過螺栓螺母連接起來，經過安裝調試后成為電動固定 球閥。其使用電能作為動力來接通電動執行機構驅動閥門，實現閥的開關、調節動作。適用于長輸管線和通常工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特別考慮，適用于各種腐蝕性和非腐蝕性介質。它與起浮球閥比較，作業時，閥前流體壓力在球體上發生的作用力全部傳遞給軸承，不會使球體向閥座移動，因此閥座不會接受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封功能安穩、運用壽命長，適用于高壓、大口徑場合。領先的繃簧預閥座組件，具有自緊特性，實現上游密封。
二、固定式電動球閥廠家Q947F-16C dn400產品特點
1、采用固定球設計，磨擦系數小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作輕便。
2、采用全通徑或縮徑設計，流通阻力小。
3、采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
4、每個球閥都有兩個可動密封座，兩個方向也能密封，因而安裝時不須考慮介質的流向。
5、在閥桿與閥體及閥桿與球體之間設置導電彈簧，制止靜電打火點燃易燃介質。
6、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
三、固定式電動球閥廠家Q947F-16C dn400產品技術參數
產品型號 Q47F-16C
-420Q47F-16P
-420PQ47F-16R
-420RQ47Y-16C
-420Q47Y-16P
-420PQ47Y-16R
-420RQ47F-150LbC
-2500LbQ47F-150LbP
-2500LbPQ47F-150LbR
-2500LbRQ47Y-150LbC
-2500LbQ47Y-150LbP
-2500LbPQ47Y-150LbR
-2500LbR閥體/閥蓋 A105 F304 F316 A105 F304 F316 球體 A105+ENP F304 F316 2Cr13氮化 F304氮化 F316氮化 閥桿/固定軸 1Cr13 304 316 1Cr13 304 316 密封圈 PTFE/RPTFE/PPL/尼龍 石墨 石墨 石墨 閥座 1Cr13 F304 F316 1Cr13+STL F304+STL F316+STL 填料 石墨 Q947H防爆電動固定式球閥
石墨 石墨 石墨 石墨 適用介質 水、油、蒸汽等 酸堿等腐蝕性介質 含固體顆?；蚋邷亟橘|(zhì) 適用溫度 -29-200℃ -29-425℃ -29-600℃ 蝸輪鍛鋼固定球閥 Q后插入“3”表示，示例：Q347F-16C Q后插入“3”表示，示例：Q347Y-16C 氣動鍛鋼固定球閥 Q后插入“6”表示，示例：Q647F-64C Q后插入“6”表示，示例：Q647Y-25C 電動鍛鋼固定球閥 Q后插入“9”表示，示例：Q947F-16P Q后插入“9”表示，示例：Q947Y-16P
公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 手動 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 E - - - - - - - - - 116 116 171 171 257 257 257 F - - - - - - - - - 350 350 400 420 400 420 400 W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 Wt(Kg) 4.5 5.7 7.0 12 16 22 35 58 74 205 322 460 576 864 1280 1600 電動 H2 - - - - - - - - 554 600 652 760 770 830 - 940 L1 - - - - - - - - 235 235 235 259 400 400 - 410 氣動 H3 215 240 264 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538 L2 200 270 270 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360
公稱壓力 公稱
通徑L H(mm) 重量 mm mm Q47 Q347 Q647 Q947 Q47 Q347 Q647 Q947 Q67 Q367 Q667 Q967 1.6
2.5100 305 178 416 470 55 90 110 80 85 105 125 381 252 542 520 80 120 145 75 115 140 150 403 205 572 538 140 170 205 125 155 190 200 502 398 736 580 220 250 275 200 230 255 250 568 495 890 637 365 310 335 340 295 310 300 648 580 910 684 530 485 475 500 455 445 350 762 625 1020 796 740 600 600 695 555 545 400 838 720 1080 842 900 955 895 845 900 840 450 914 770 1120 874 1170 1250 1105 1105 1195 1045 500 991 840 1150 904 1340 1550 1360 1270 1480 1290 600 1143 1050 1210 1120 1580 1740 1495 1480 1680 1405 700 1245 110 1300 1218 1885 2000 1850 1785 1900 1750 800 1397 1150 1460 1328 2190 2310 2050 2070 2200 1930
